廚房空間，整體櫥柜手繪效果平面圖展示

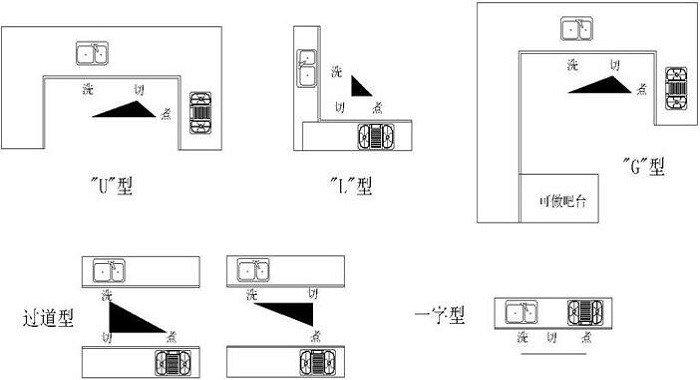

廚房手繪平面效果圖：常見的幾種布局方案
簡單小戶型設計方案
廚房建筑部分常見的圖形圖例
一、平面圖示圖塊

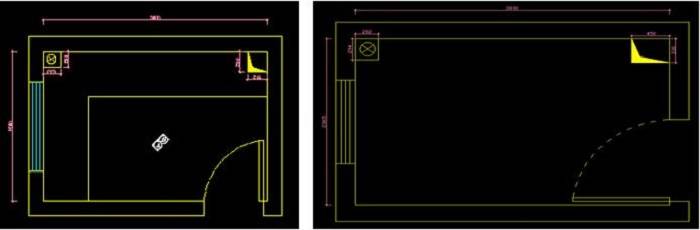

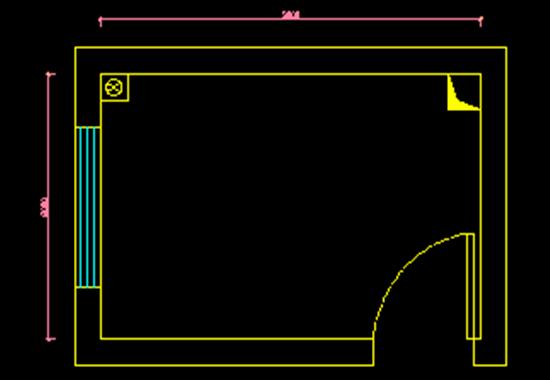

廚房建筑部分平面圖：窗戶、門及門開向、煙道、柱位
整體戶型平面圖

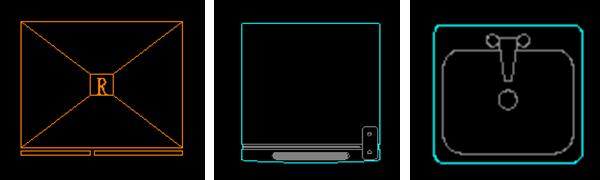

二、整體櫥柜部分圖形塊
注：（預留尺寸只針對一般情況，具體還得根據(jù)實際物體尺寸加上考慮安裝及散熱需預留的空隙）
雙門冰箱：預留尺寸1000mm； 單門冰箱：預留尺寸700mm； 星盆（單）：預留尺寸550mm
手繪簡化

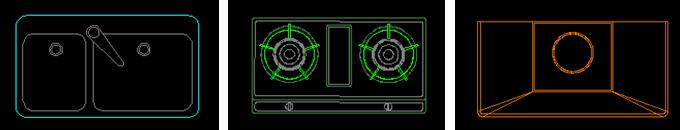

星盆（雙盆）適合柜體：≥700mm； 爐頭（雙）適合柜體：≥800 mm 煙機：預留尺寸950mm
手繪表現(xiàn)

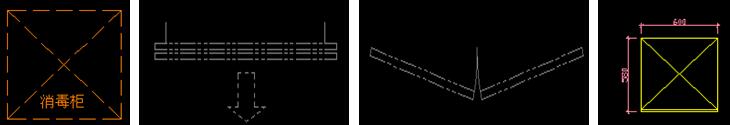

消毒柜：適合柜600mm 抽筒（雙抽） 掩門（對開） 高柜（中高、半高柜）：尺寸600寬580深

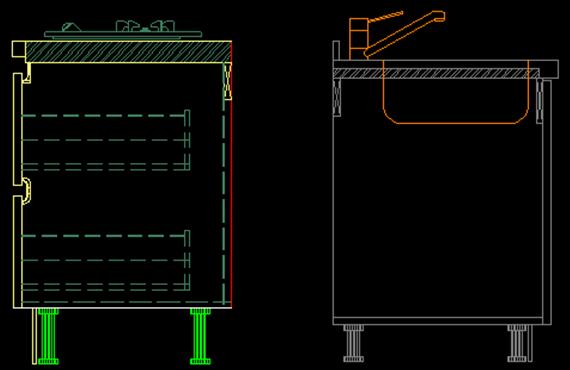

三、立面圖示圖塊

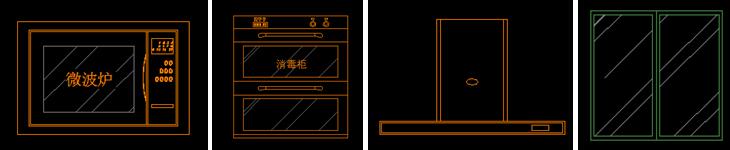

微波爐：適合柜體600mm寬 400mm高； 消毒柜：適合柜體600mm寬標柜； 煙機：預留950mm； 窗戶
手繪轉角位：轉角位立面表示， 尺寸580（即柜身深度+門板厚度）
整體櫥柜立面圖
